石化行业防爆监控方案
一、方案背景
1.石化行业在生产:储存、运输等环节涉及大量易燃易爆物质，如原油、天然气、各类油品及化工原料等。一旦发生爆炸或火灾事故，将造成严重的人员伤亡、财产损失以及环境污染。因此，确保安全生产是石化行业的重中之重。
传统监控系统在石化环境中存在巨大安全隐患，普通摄像机的电路易短路产生明火，可能成为引爆源。随着石化企业规模不断扩大、生产工艺日益复杂，对安全生产监控的需求愈发迫切，需要一套专门的防爆监控方案来保障生产过程的安全与稳定。
二、设计原则
1.安全性至上：系统的设计与设备选型必须严格遵循相关防爆标准，从根本上杜绝因监控设备引发爆炸事故的可能性，确保在易燃易爆环境中安全可靠运行。
2.高可靠性：石化生产连续性强，监控系统需具备极高的可靠性，避免因设备故障导致监控中断，影响安全生产管理。通过冗余设计、选用高品质设备及具备良好环境适应性的产品，保障系统长期稳定运行。
3.高清与实时性：为准确掌握生产现场情况，及时发现安全隐患，监控画面需具备高清晰度，能够实时、清晰地呈现人员操作、设备运行及环境状态等关键信息，为决策提供准确依据。
4.可扩展性与兼容性：考虑到石化企业未来的发展与业务拓展，监控系统应具备良好的可扩展性，便于新增监控点位、升级设备及功能。同时，要能与企业现有安全管理系统、生产控制系统等实现无缝对接与兼容，形成统一的综合管理平台。
易维护性：系统设计应便于日常维护与管理，降低运维成本。采用标准化接口、模块化设计，配备完善的故障诊断与报警功能，方便快速定位与解决故障。
三、方案架构
(一)前端防爆监控设备：
1.防爆摄像机选型：

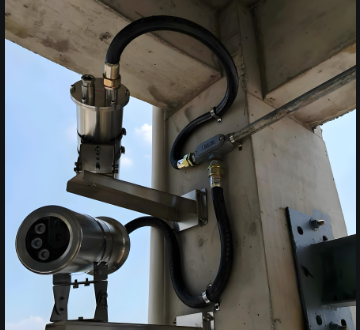

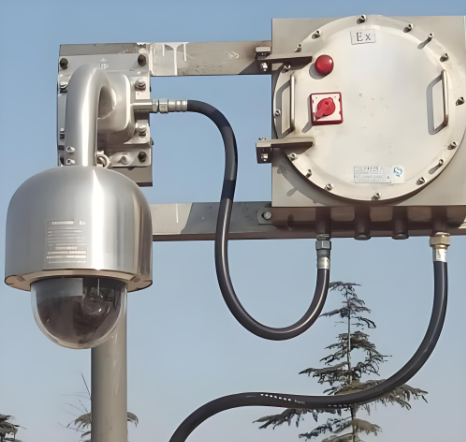

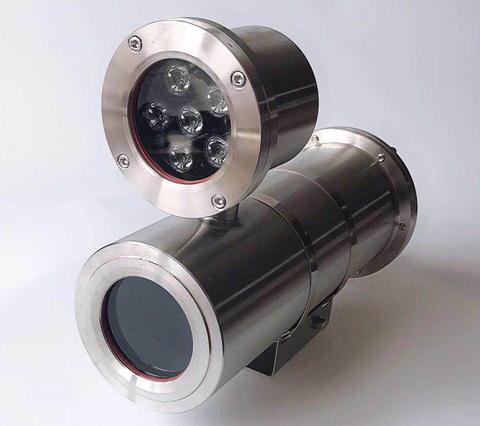

依据不同区域的危险程度与监控需求，选用对应防爆等级的摄像机。例如在危险程度较高的油罐区、装卸区等，采用防爆等级为 Ex d IIC T6 Gb 的摄像机，该等级可有效防止在最危险的爆炸性气体环境中引发爆炸。摄像机类型涵盖防爆枪机、防爆球机与防爆一体机。枪机适用于固定区域的高清监控，球机具备 360° 旋转与变焦功能，可灵活监控大范围区域，一体机则结合了两者优点，适用于一些对安装空间有限制的场所。部分特殊区域，如高温、高湿或粉尘较多的环境，还需选用具备相应防护功能的摄像机，如防尘、防水、耐高温型摄像机。
2.安装位置规划：
在石化生产车间，根据设备分布与人员操作区域，合理布置监控点位，确保对关键设备运行、人员操作行为进行全面监控。例如在反应釜、蒸馏塔等设备附近设置监控点，实时监测设备运行状态；在车间出入口、通道等位置安装摄像机，监控人员进出与流动情况。油罐区围绕油罐周边及罐顶设置监控设备，对油罐液位、罐体外观、周边环境等进行全方位监控，及时发现油品泄漏、罐体异常等安全隐患。装卸区在装卸设备、车辆进出口等关键位置安装摄像机，监控装卸作业流程，防止违规操作引发事故。此外，在厂区周界、重要仓库、控制室等区域也应合理设置监控点位，构建全方位的监控网络。
(二).传输系统：
1.线缆选择：考虑到石化环境的特殊性，传输线缆需具备防爆、防火、防水、抗干扰等特性。对于视频信号传输，优先选用同轴电缆或光纤。在距离较短、干扰较小的区域，可采用双层屏蔽的同轴电缆，其外屏蔽层能有效抵御电磁干扰，内屏蔽层进一步增强信号传输的稳定性。对于长距离传输或电磁干扰较强的区域，光纤是最佳选择，光纤具有传输距离远、带宽高、抗干扰能力强且无电磁辐射等优点，不会因自身原因引发爆炸危险。控制信号传输可采用屏蔽双绞线，确保控制指令准确、及时传输。
2.传输方式：采用有线与无线相结合的传输方式。在有条件铺设线缆的区域，优先采用有线传输，以保证信号的稳定性与可靠性。对于一些难以布线的区域，如临时作业点、移动设备等，可采用无线传输技术作为补充。无线传输选用具备防爆功能的无线网桥，其工作频段应避开石化生产设备可能产生的干扰频段，同时采用加密传输协议，防止信号被窃取或干扰，保障数据传输安全。
(三)监控中心：
1.设备配置：监控中心配备高性能的视频服务器，负责对前端传输过来的视频信号进行集中管理、存储与转发。视频服务器具备强大的数据处理能力，能够同时接入多路高清视频信号，并进行实时解码、显示与存储。存储设备采用大容量的磁盘阵列，根据企业对视频存储时间的要求，配置足够的存储空间，确保视频数据能够保存至少 30 天，满足事故回溯与安全管理需求。同时，监控中心设置多台专业监视器，用于实时显示监控画面，可通过视频矩阵实现画面的切换、拼接与放大等操作，方便监控人员全面、清晰地查看各个监控区域的情况。此外，还配备了操作控制台，安装监控管理软件，监控人员可通过控制台对前端设备进行远程控制，如摄像机的云台转动、镜头变焦、录像回放等操作。
2.软件功能：监控管理软件具备丰富的功能，包括实时监控、录像存储与回放、报警管理、用户权限管理等。实时监控功能可实现对前端摄像机画面的实时预览，支持多画面分割显示，监控人员可根据需要灵活切换显示模式。录像存储与回放功能可对视频数据进行自动存储，支持按时间、地点、事件等多种条件进行录像检索与回放，方便事故调查与分析。报警管理功能可与前端的报警设备（如烟雾探测器、气体泄漏报警器等）联动，当发生异常情况时，系统自动弹出报警信息，并通过声光报警提醒监控人员，同时可自动切换到报警区域的监控画面，便于及时采取应对措施。用户权限管理功能可根据不同人员的职责与工作需要，设置不同的操作权限，确保系统操作的安全性与规范性。
四、设备选型标准
1.防爆认证：所有前端防爆监控设备必须具备国家认可的防爆认证证书，如 Ex d（隔爆型）、Ex i（本质安全型）等认证标志，且认证等级应与使用环境的危险程度相匹配。认证证书需涵盖设备的电气性能、机械结构、外壳防护等方面，确保设备在设计、制造与使用过程中符合防爆要求。
2.防护等级：设备的防护等级应不低于 IP65，具备良好的防尘、防水性能，以适应石化生产现场恶劣的环境条件。对于在特殊环境下使用的设备，如在粉尘较多的区域，防护等级需达到 IP68，防止粉尘进入设备内部影响正常运行或引发安全问题。
3.电气性能：设备的电气参数应满足石化环境的要求，如工作电压、电流、功率等。同时，设备应具备良好的电磁兼容性，不会对周围的电气设备产生干扰，也能抵御外界电磁干扰，确保信号传输稳定、设备运行可靠。
4.耐用性与稳定性：选用质量可靠、耐用性强的设备，其机械结构应坚固耐用，能承受一定的震动、冲击与温度变化。设备的平均无故障时间（MTBF）应达到较高标准，减少设备故障维修次数，保障监控系统长期稳定运行。
五、实施步骤
1.前期调研与规划：
组建专业的项目团队，包括防爆技术专家、监控系统工程师、石化行业安全顾问等，深入石化企业生产现场，全面了解企业的生产工艺、设备布局、危险区域划分、现有监控系统状况以及未来发展规划等信息。
根据调研结果，结合相关标准规范，制定详细的防爆监控方案设计，明确系统架构、设备选型、点位布局、传输方式、施工计划、预算安排等内容，并组织专家对方案进行评审与优化，确保方案的科学性、合理性与可行性。
1.设备采购与安装：
根据方案设计要求，严格按照设备选型标准，采购符合质量与防爆要求的前端监控设备、传输线缆、监控中心设备等。在采购过程中，对设备的生产厂家资质、产品质量证明文件、防爆认证证书等进行严格审核，确保采购的设备质量可靠、安全合规。
在设备安装前，对安装人员进行专业培训，使其熟悉防爆设备的安装要求、操作规范与安全注意事项。安装过程中，严格按照设计图纸与施工规范进行操作，确保设备安装牢固、接线正确、防爆密封良好。对于线缆铺设，要注意避开易燃易爆介质管道、高温区域等，做好线缆的防护与标识。
3.系统调试与测试：
设备安装完成后，对整个监控系统进行全面调试。首先，对前端摄像机进行调试，检查图像清晰度、色彩还原度、云台转动、镜头变焦等功能是否正常，调整摄像机的安装角度与参数设置，确保监控画面覆盖范围与效果满足要求。然后，对传输系统进行测试，检查线缆连接是否正确、信号传输是否稳定，通过专业测试仪器检测信号衰减、干扰等指标，确保传输质量。最后，对监控中心设备进行调试，包括视频服务器、存储设备、监视器、操作控制台等，确保设备之间的互联互通正常，监控管理软件功能运行稳定，实现对前端设备的远程控制与视频数据的存储、显示、回放等功能。
在系统调试完成后，进行全面的测试工作。模拟各种实际运行场景，如正常生产状态下的监控、设备故障报警、网络中断恢复等，对系统的稳定性、可靠性、实时性、报警准确性等性能指标进行测试。同时，邀请石化企业相关人员参与测试，收集他们的意见与建议，对系统存在的问题及时进行整改与优化。
4.验收与交付：
组织由石化企业、设计单位、施工单位、监理单位等相关人员组成的验收小组，依据项目合同、设计文件、相关标准规范等对防爆监控系统进行验收。验收内容包括设备安装质量、系统功能性能、文档资料完整性等方面。验收小组通过现场检查、功能测试、资料审查等方式，对系统进行全面评估，如发现问题，要求施工单位限期整改，直至系统通过验收。
系统验收合格后，将系统正式交付给石化企业使用。同时，向企业提供详细的系统操作手册、维护手册、培训资料等文档，对企业的运维人员进行系统操作与维护培训，使其掌握系统的日常操作、设备维护、故障排查等技能，确保系统能够正常运行，为石化企业安全生产提供有力保障。
六、维护与管理建议
1.建立维护管理制度：石化企业应制定完善的防爆监控系统维护管理制度，明确维护管理职责、工作流程、维护周期、应急处理措施等内容。设立专门的维护管理岗位，配备专业的运维人员，负责系统的日常维护与管理工作。
2.定期巡检与维护：运维人员按照维护周期，对前端监控设备、传输系统、监控中心设备等进行定期巡检。检查设备的运行状态、外观是否完好，清洁设备表面的灰尘、油污等，对发现的问题及时进行处理。例如，定期检查摄像机的图像质量，如有模糊、偏色等问题，及时调整镜头或更换设备；检查传输线缆是否有破损、老化现象，如有问题及时修复或更换线缆。同时，对设备进行定期保养，如对摄像机的云台、镜头进行润滑，确保设备运行顺畅。
3.故障应急处理：建立故障应急处理机制，当系统发生故障时，运维人员能够迅速响应，及时采取有效的应急措施。制定常见故障的排查与处理流程，配备必要的备用设备与工具，以便在最短时间内恢复系统正常运行。如当摄像机出现故障时，可先通过远程诊断判
判断故障原因，若为硬件故障，及时更换备用摄像机；当传输系统出现中断时，迅速检查线缆连接、设备接口等，确定故障点并进行修复。
4.软件升级与优化：随着技术的不断发展与企业需求的变化，及时对监控管理软件进行升级与优化。软件供应商会定期发布软件更新版本，修复已知漏洞、增加新功能、提升系统性能。企业应关注软件升级信息，在合适的时间进行软件升级，同时根据企业实际使用情况，对软件的功能设置、操作流程等进行优化，提高系统的易用性与管理效率。
5.人员培训与考核：定期对运维人员进行专业培训，使其了解最新的防爆监控技术、设备维护知识、安全操作规范等，不断提升其业务水平与技能。同时，建立人员考核机制，对运维人员的工作表现、技能掌握情况等进行考核，将考核结果与绩效挂钩，激励运维人员做好维护管理工作。
