物流行业可视化查询系统方案
一、方案背景与目标
（一）背景阐述
随着电商行业的迅猛发展以及全球贸易的日益频繁，物流行业规模持续扩张，业务复杂度不断提升。在这样的大环境下，物流信息的准确性、及时性和透明度成为了行业参与者关注的焦点。传统物流运作模式中，信息流通不畅，客户难以实时掌握货物运输状态，物流企业也难以对运输过程进行有效监控与精准调度，导致运营成本增加、客户满意度下降等问题。因此，构建一个高效的物流行业可视化查询系统迫在眉睫。
（二）目标设定
1.实现全程可视化跟踪：通过该系统，客户与物流企业能够实时获取货物从发货地到目的地的全程运输信息，包括货物位置、运输路线、预计到达时间等，让整个物流过程清晰透明。
2.提升运营效率：物流企业借助系统对车辆、人员、仓储等资源进行合理调配，优化运输路线，减少运输时间与成本，提高货物周转率。例如，根据实时路况调整配送路线，避免拥堵，节省燃油消耗与时间成本。
3.增强客户服务体验：客户可随时随地通过多种渠道查询货物信息，及时了解订单进展，遇到问题能快速得到反馈与解决，大大提升客户满意度与忠诚度。如客户在电商平台下单后，可通过物流查询界面实时跟踪商品运输状态，预计送达时间精准到小时，增强购物体验。
4.强化风险管控能力：系统对运输过程中的异常情况，如车辆故障、天气灾害、货物损坏等进行实时预警，物流企业能够迅速采取应对措施，降低风险损失。例如，当车辆在运输途中出现故障，系统立即向调度中心发送警报，并提供故障车辆位置与相关信息，以便及时安排救援与货物转运。

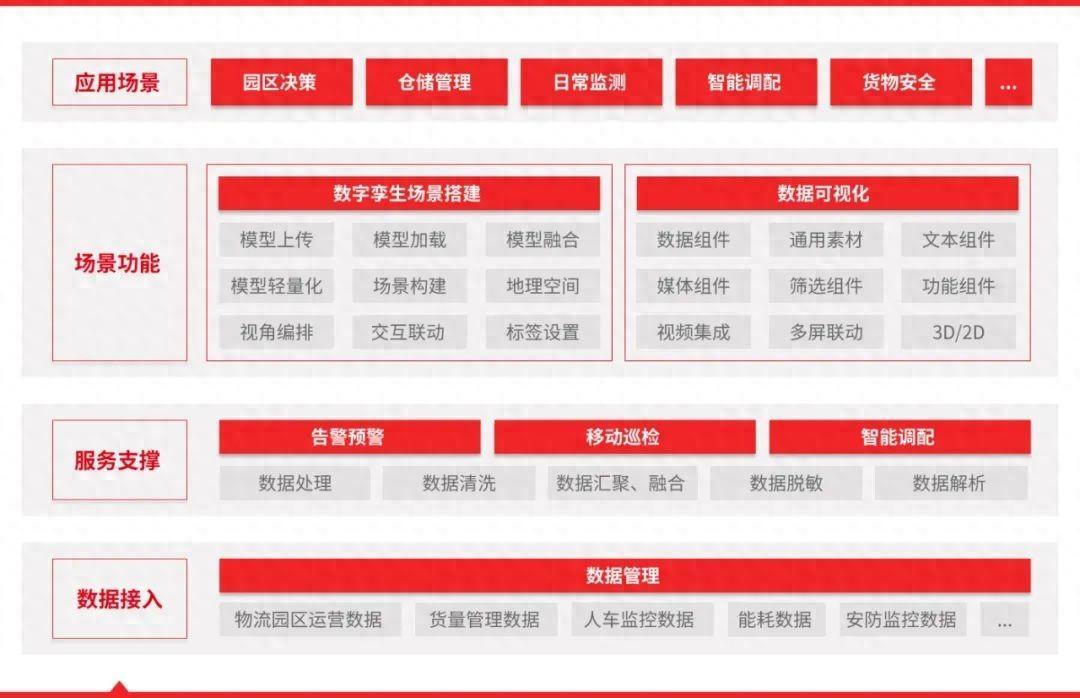

二、系统架构设计
（一）感知层
1.GPS / 北斗定位设备：在运输车辆、集装箱等物流载具上安装高精度 GPS / 北斗定位设备，实时采集位置信息，精确到米级甚至厘米级，为货物位置跟踪提供基础数据。
2.传感器网络：部署温湿度传感器、震动传感器、倾斜传感器等，监测货物运输环境与状态。在运输生鲜、药品等对环境敏感的货物时，温湿度传感器可实时反馈车厢内温湿度数据，确保货物处于适宜存储与运输的环境；震动与倾斜传感器则用于监测货物是否遭受不当搬运，一旦数据异常，立即触发警报。
3.电子标签（RFID）：在货物包装上粘贴 RFID 标签，记录货物基本信息，如货物名称、规格、数量、发货地、目的地等。通过在物流节点设置 RFID 读写器，快速准确地采集货物出入库、中转等信息，提高物流信息采集效率与准确性。
（二）传输层
1.4G/5G 网络：利用 4G/5G 网络的高速率、低延迟特性，将感知层采集的大量数据实时传输至平台层。对于高清视频监控数据、海量位置信息等，4G/5G 网络能够保障数据快速、稳定传输，确保系统实时性。
2.Wi-Fi 网络：在物流园区、仓库等固定区域，部署 Wi-Fi 网络，为园区内的手持终端、叉车等设备提供网络连接，方便工作人员进行货物出入库操作、盘点等工作，同时实现数据快速上传至系统。
3.卫星通信：在一些偏远地区或网络信号不佳的区域，采用卫星通信作为补充手段，确保物流载具在任何环境下都能与系统保持通信，实现位置信息等数据的正常传输。
（三）平台层
1.数据中心：构建大规模数据中心，采用分布式存储技术，存储海量物流数据，包括货物信息、运输轨迹、车辆信息、人员信息等。利用数据清洗、转换等技术，对原始数据进行预处理，去除噪声与冗余信息，将数据转化为结构化格式，便于后续分析与应用。
2.大数据分析平台：运用大数据分析算法，对物流数据进行深度挖掘。通过分析历史运输数据，预测不同线路的运输时间、运输成本，为优化运输路线提供依据；利用实时数据监测，及时发现运输过程中的异常情况，如车辆长时间停留、偏离预定路线等，并进行预警。例如，通过分析过往运输数据，发现某条线路在特定时间段内经常出现拥堵，系统自动为后续运输任务推荐更优路线。
3.物联网管理平台：对感知层的各类设备进行集中管理，包括设备注册、配置、监控、维护等。实时监测设备运行状态，当设备出现故障或电量过低等情况时，及时通知维护人员进行处理，保障设备稳定运行，确保数据采集的连续性。
（四）应用层
1.客户查询端：开发网页版与手机 APP 版查询界面，客户输入订单号或物流单号，即可查询货物实时位置、运输状态、预计到达时间等信息。界面设计简洁直观，采用地图可视化方式展示货物运输轨迹，同时提供详细文字说明，如货物在某物流节点的装卸时间、下一目的地等信息。
2.物流企业管理端：为物流企业提供全面管理功能，包括车辆调度、人员管理、仓储管理、订单管理等。通过电子地图实时监控车辆分布与行驶状态，根据订单需求合理调配车辆；对仓库库存进行可视化管理，实时掌握库存数量、货物存放位置等信息，便于快速出入库操作；对订单进行全流程跟踪，及时处理订单异常情况。例如，在订单管理模块中，当出现客户退货订单时，系统自动提醒相关人员进行处理，并跟踪退货物流进度。
3.合作伙伴协同端：与供应商、零售商等合作伙伴实现信息共享与协同工作。合作伙伴可通过该端口查询货物运输状态，以便提前做好接货准备；同时，物流企业也能获取合作伙伴的库存信息、补货需求等，优化物流配送计划。如零售商可通过协同端实时了解所订购商品的运输进度，合理安排货架补货时间，避免缺货情况发生。
三、功能模块详解
（一）实时定位跟踪功能
1.精确位置展示：通过 GPS / 北斗定位数据，在电子地图上精确标注货物所在位置，地图支持放大、缩小、平移等操作，方便用户查看详细位置信息。例如，客户在查询界面可清晰看到货物当前所在街道、路口等具体位置。
2.动态轨迹显示：系统实时更新货物运输轨迹，以线条形式在地图上呈现，用户可查看货物从发货地出发后的完整行驶路线，了解运输过程中的中转节点与停留时间。如物流企业管理人员可通过轨迹回放功能，查看某车辆在过去一天内的行驶轨迹，分析运输效率与是否存在异常停留情况。
3.位置信息推送：用户可设置位置信息推送提醒，当货物到达特定物流节点、预计到达时间临近等情况发生时，系统通过短信、APP 推送等方式向用户发送通知，确保用户及时掌握货物动态。例如，客户在货物即将送达目的地时，收到系统推送的短信提醒，方便安排接收货物。
（二）运输状态查询功能
1.运输环节展示：详细展示货物在运输过程中的各个环节，包括货物已装车、运输中、到达中转站、正在配送等状态，每个状态均有对应的时间戳记录，让用户清晰了解货物所处阶段与时间节点。
2.异常状态预警：当运输过程中出现异常情况，如车辆故障、交通事故导致延误、货物损坏等，系统自动将运输状态标记为异常，并向相关人员发送预警信息，同时说明异常原因与预计影响。例如，若车辆因故障在途中停留超过一定时间，系统立即向物流企业调度人员与客户发送警报，告知故障情况与预计修复时间。
3.预计到达时间预测：结合实时路况、历史运输数据以及车辆行驶速度等信息，系统动态预测货物预计到达时间，并根据实际运输情况实时更新。预测准确率可达较高水平，如在正常运输情况下，预计到达时间误差可控制在 1 小时以内，为用户提供可靠的时间参考。
（三）货物信息管理功能
1.货物详情展示：客户与物流企业可查询货物详细信息，包括货物名称、规格、数量、重量、发货人、收货人等，确保货物信息准确无误。例如，客户在查询货物时，可查看所购商品的具体型号、颜色等详细规格信息。
2.货物批次管理：对于有批次要求的货物，系统记录货物批次信息，方便进行质量追溯与库存管理。在食品、药品等行业，当出现质量问题时，可通过批次信息快速定位问题货物来源与流向，采取召回等措施。
3.货物库存可视化：物流企业在管理端可通过可视化界面实时查看仓库中各类货物的库存数量、存放位置等信息，合理安排仓储空间，优化库存布局。如通过库存可视化图表，清晰展示不同货物的库存数量变化趋势，便于及时补货或调整库存策略。
（四）数据分析与报表功能
1.运输数据分析：对运输数据进行多维度分析，包括运输时间、运输成本、车辆利用率、准时送达率等指标。通过分析运输时间，找出运输效率较低的线路与环节，采取优化措施；通过分析运输成本，找出成本过高的原因，如燃油消耗过大、车辆维修费用过高等，进行针对性改进。例如，通过数据分析发现某条线路的运输成本过高是由于车辆空载率较高，物流企业可通过优化配载方案降低成本。
2.报表生成与导出：系统根据用户需求生成各类报表，如日报表、周报表、月报表等，报表内容涵盖运输数据、库存数据、订单数据等。报表支持多种格式导出，如 Excel、PDF 等，方便用户进行数据分析与汇报。例如，物流企业财务人员每月可导出运输成本报表，用于财务核算与成本控制。
3.数据可视化展示：采用图表、图形等可视化方式展示数据分析结果，如柱状图展示不同线路的运输时间对比，折线图展示车辆利用率变化趋势，饼图展示不同类型货物的库存占比等。可视化展示使数据更加直观易懂，便于用户快速了解业务运营情况，做出决策。
四、系统实施计划
（一）项目筹备阶段
1.组建项目团队：集合物流行业专家、软件开发工程师、硬件设备供应商等多方面专业人才，组成项目团队。明确各成员职责，如物流专家负责提供行业需求与业务流程指导，软件开发工程师负责系统设计与开发，硬件设备供应商负责提供与安装感知层设备。
2.需求调研与分析：深入物流企业、客户以及合作伙伴处进行需求调研，了解他们对可视化查询系统的功能需求、操作习惯、数据安全要求等。对调研结果进行详细分析，形成系统需求规格说明书，为系统设计提供依据。例如，通过与客户沟通，了解到客户希望在查询界面增加货物图片展示功能，方便确认货物。
3.制定项目计划：根据需求分析结果，制定详细的项目实施计划，明确项目各个阶段的任务、时间节点、人员安排以及预算分配。将项目划分为筹备、设计、开发、测试、上线等阶段，为每个阶段设定明确的交付成果与验收标准。例如，在开发阶段，明确每个功能模块的开发时间与负责人，确保项目按计划推进。
（二）系统设计与开发阶段
1.系统架构设计：根据项目需求与技术选型，设计系统架构，包括感知层、传输层、平台层与应用层的架构设计。确定各层之间的数据交互方式、接口规范等，确保系统的可扩展性、稳定性与安全性。例如，在平台层设计中，采用微服务架构，便于后续功能扩展与维护。
2.数据库设计：设计系统数据库，包括数据库表结构、字段定义、数据关系等。考虑数据的存储、查询效率以及数据安全，采用合适的数据库管理系统，如 MySQL、MongoDB 等。例如，对于货物信息等结构化数据，采用 MySQL 数据库存储；对于日志数据等非结构化数据，采用 MongoDB 数据库存储。
3.功能模块开发：按照系统设计方案，进行各个功能模块的开发，包括实时定位跟踪、运输状态查询、货物信息管理、数据分析与报表等功能模块。开发过程中遵循软件开发规范，进行代码审查、单元测试等工作，确保代码质量。例如，在实时定位跟踪功能模块开发中，对 GPS 定位数据的接收、解析与展示功能进行严格测试，确保定位准确、数据传输稳定。
4.硬件设备采购与安装：根据感知层设备选型，采购 GPS / 北斗定位设备、传感器、RFID 标签及读写器等硬件设备。在物流载具、仓库、物流园区等场所进行设备安装与调试，确保设备正常运行，与系统实现无缝对接。例如，在运输车辆上安装 GPS 定位设备时，确保设备安装牢固，信号接收良好，与车辆电源连接稳定。
（三）系统测试与优化阶段
1.功能测试：对系统各个功能模块进行全面测试，检查功能是否符合需求规格说明书要求，是否存在功能缺陷与漏洞。例如，在运输状态查询功能测试中，模拟各种运输状态变化，检查系统能否准确展示运输状态与时间戳。
2.性能测试：对系统的性能进行测试，包括系统响应时间、数据传输速度、并发处理能力等指标。通过性能测试，找出系统性能瓶颈，进行优化。例如，在高并发情况下测试系统响应时间，若发现响应时间过长，通过优化数据库查询语句、增加服务器资源等方式进行优化。
3.安全测试：对系统进行安全测试，检查系统是否存在安全漏洞，如数据泄露、非法访问、恶意攻击等风险。采取安全防护措施，如加密传输、用户认证、访问授权等，保障系统数据安全。例如，通过渗透测试工具对系统进行安全扫描，发现并修复潜在安全漏洞。
4.用户验收测试：邀请物流企业、客户以及合作伙伴等用户进行验收测试，收集用户反馈意见，对系统进行优化完善。根据用户反馈，对系统操作界面、功能易用性等方面进行改进，提高用户体验。例如，用户反馈查询界面操作复杂，开发团队对界面进行简化设计，优化操作流程。
（四）系统上线与运维阶段
1.系统上线部署：将经过测试与优化的系统部署到生产环境中，进行上线前的最后检查与准备工作。在上线过程中，制定详细的切换计划，确保系统平稳过渡，不影响物流业务正常运行。例如，采用逐步切换的方式，先在部分物流线路或区域进行系统上线试点，运行稳定后再全面推广。
2.用户培训：对物流企业员工、客户以及合作伙伴等用户进行系统使用培训，培训内容包括系统功能介绍、操作方法、常见问题解决等。通过线上视频教程、线下培训课程、操作手册等多种方式，确保用户能够熟练使用系统。例如，为物流企业调度人员举办线下培训课程，现场演示系统操作流程，解答疑问。
3.系统运维管理：建立系统运维团队，负责系统的日常运维工作，包括服务器维护、数据备份、设备巡检、故障处理等。制定运维管理制度与应急预案，确保系统稳定运行。例如，定期对服务器进行性能监测与维护，每周进行数据备份，当系统出现故障时，按照应急预案快速响应与处理。
4.系统持续优化：根据用户反馈与业务发展需求，对系统进行持续优化与升级，增加新功能、改进现有功能、提升系统性能与用户体验。例如，随着物流业务拓展，增加多语言支持功能，满足不同地区用户需求。
五、数据安全保障措施
（一）数据加密传输
1.传输层加密：在传输层采用 SSL/TLS 加密协议，对感知层采集的数据在传输过程中进行加密，确保数据在传输过程中不被窃取或篡改。例如，GPS 定位数据从车载设备传输至平台层时，通过 SSL/TLS 加密通道进行传输，保障数据安全。
2.应用层加密：在应用层对敏感数据，如客户信息、货物价值等进行加密处理，采用对称加密或非对称加密算法，如 AES、RSA 等。只有授权用户使用相应密钥才能解密查看数据，防止数据泄露。例如，客户在查询界面输入个人信息进行货物查询时，个人信息在传输与存储过程中均进行加密处理。
（二）用户认证与授权
1.多因素认证：采用多因素认证方式，如用户名 + 密码 + 验证码、指纹识别 + 密码、面部识别 + 密码等，确保用户身份真实性。例如，物流企业管理人员登录系统时，除输入用户名与密码外，还需通过手机接收验证码进行二次验证，提高账号安全性。
2.角色权限管理：根据用户角色，如客户、物流企业员工、合作伙伴等，设置不同的权限。客户只能查询与自己订单相关的货物信息；物流企业员工根据岗位不同，如调度员、仓库管理员、财务人员等，分别授予相应功能模块的操作权限；合作伙伴根据合作协议，授予特定数据的查询权限。例如，仓库管理员只能对仓库库存管理功能模块进行操作，无法查看财务数据。
（三）数据存储安全
1.数据库安全防护：对数据库进行安全加固，设置复杂密码、定期更新密码，限制数据库访问 IP 地址范围，防止非法访问。采用数据库备份与恢复技术，定期对数据库进行全量与增量备份，将备份数据存储在异地，防止数据丢失。例如，每周进行一次全量数据库备份，每天进行增量备份，并将备份数据存储在异地数据中心。
2.数据脱敏处理：对存储在系统中的敏感数据进行脱敏处理，如对客户姓名、身份证号、电话号码等进行部分隐藏或替换。在数据分析与报表生成过程中，使用脱敏后的数据，既能满足业务需求，又能保护用户隐私。例如，在客户信息报表中，客户电话号码只显示前三位与后四位，中间部分用星号代替。
（四）网络安全防护
防火墙设置：在网络边界部署防火墙，阻挡外部非法网络访问与攻击。设置防火墙访问策略，只允许授权的网络流量进出系统
